Назначение pitch
Pitch — наклон фасета, его крутизна. Pitch нужен для корректных расчётов площади, slope factor и отчёта.
Этот workflow описывает, как назначить и скорректировать pitch через панель Фасеты.
Что представляет собой pitch

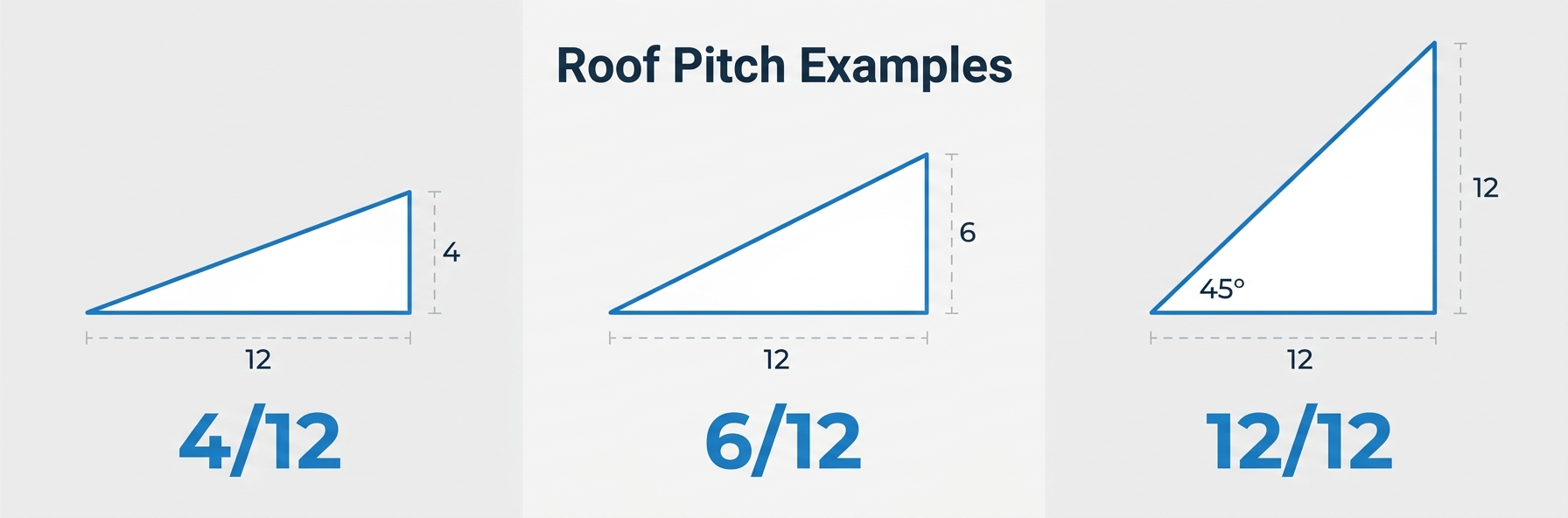

Pitch — отношение подъёма к пробегу (rise over run):
4/12— 4 единицы подъёма на 12 единиц горизонтали (пологий наклон)6/12— типовой жилищный pitch12/12— крутой 45°0/12— плоская крыша
Pitch определяет, насколько реальная площадь (с наклоном) больше плоской проекции.

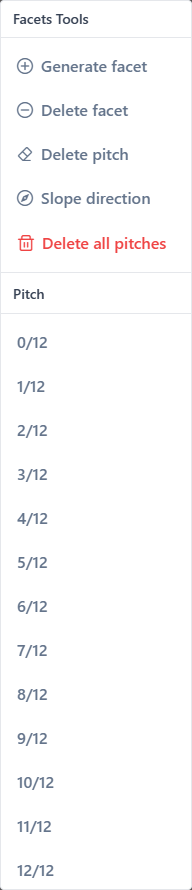

Переход в панель «Фасеты»
Откройте панель «Фасеты» кликом по иконке facets справа. У панели «Фасеты» нет горячей клавиши в текущей версии.
Назначение pitch фасету
- Выберите значение pitch в панели — оно становится активным pitch.
- Кликните фасет на canvas. Внутри фасета появится подпись pitch.
- Если у фасета классифицированы рёбра, стрелка направления уклона тоже появится.
Можно кликать другие фасеты, чтобы применить тот же pitch быстро.
Custom pitch
Если нужного значения нет в пресетах:
- Кликните поле custom pitch.
- Введите ваш rise (допускаются десятичные:
5.5,2.25). - Нажмите
Enter— становится текущим pitch. - Кликайте фасеты для применения.
Custom pitch допускает десятичные: 5.5/12, 2.25/12, 10.75/12.
Направление уклона
Когда у фасета задан pitch и классифицированы рёбра, приложение выводит направление уклона автоматически — от ridge к eave. Показывается стрелкой внутри фасета.
Ручная корректировка направления уклона
Если автоматическое направление неверно (например, необычная геометрия крыши), задайте вручную:
- В панель «Фасеты» кликните Направление уклона (иконка компаса).
- Кликните фасет, который хотите изменить.
- Кликните ребро, представляющее eave (нижнее ребро, куда стекает вода).
Направление уклона станет перпендикулярным выбранному ребру, указывая от центра фасета.
Ручные направления фиксированы — последующая переклассификация рёбер их не переопределяет.
Возврат к авто
Назначьте pitch фасету заново (кликните тот же или другой pitch). Это восстановит авто-детекцию направления.
Очистить pitch
Чтобы убрать pitch у фасета, выберите Удалить уклон в панели и кликните фасет. Подпись pitch и стрелка исчезнут.
Чтобы очистить pitch у всех фасетов текущего слоя, используйте Сбросить все уклоны. Появится диалог подтверждения.
Плоские крыши (pitch 0)
Для плоских крыш задавайте 0/12. Slope factor 1:1 (flat = real), стрелка не рисуется.
INFO
У плоского фасета всё равно должны быть классифицированы рёбра — иначе отчёт неправильно посчитает длины eaves и других граничных линий.
Просмотр результатов по площади
С заданным pitch каждый фасет показывает:
- flat area — плоская проекция (для справки)
- real area — с поправкой на наклон, то что покрывают шинглы
Обе величины показаны в подписи фасета и в итоговом отчёте.
См. Измерения для формулы расчёта.
Советы
- Определите основной pitch крыши и примените ко всем главным фасетам сначала.
- Вторичные структуры (dormer, porch) часто имеют другой pitch — проверяйте внимательно.
- Если направление уклона фасета выглядит неправильно, убедитесь что все граничные рёбра классифицированы, прежде чем менять вручную.
Типовые проблемы
Стрелка уклона не появилась после назначения pitch
- Некоторые рёбра фасета всё ещё
unspecified. Классифицируйте их (минимум: eave или ridge). - Pitch равен
0/12. Плоские крыши не показывают стрелку.
Стрелка указывает не туда
- Используйте Направление уклона для ручной корректировки, кликнув по нужному eave ребру.
Два соседних фасета должны иметь одинаковый pitch, но выглядят по-разному
- У одного авто-направление, у другого ручное. Либо сбросьте оба в авто (перезадайте pitch), либо оба задайте вручную.
