Классификация рёбер

Этот workflow описывает, как присвоить тип каждому ребру через панель «Ребра». См. Типы рёбер для списка типов и когда какой использовать.

Когда классифицировать

Классифицируйте рёбра после завершения разметки контура. Корректные типы нужны для:

• автоматической детекции направления уклона
• точных длин рёбер в отчёте
• правильного расчёта slope factor

Проект с unspecified рёбрами даст неполный отчёт.

Переход в панель «Ребра»

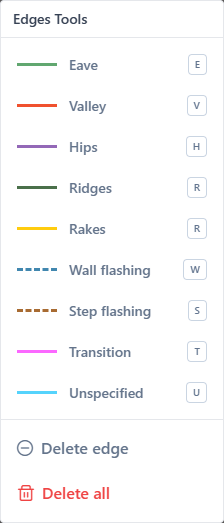

Откройте панель «Ребра» кликом по иконке edges справа. Или нажмите любую горячую клавишу типа ребра (E, V, H, G, R, A, P, W, S, T, O, U) — это выберет тип и откроет панель в одно действие.

Классификация одного ребра

1. Выберите тип рёбер в панели — он становится активным типом.
2. Кликните ребро на canvas. Ребро меняет цвет на соответствующий типу.
3. Продолжайте кликать другие рёбра, чтобы применить тот же тип.

Переключайте активный тип в панели в любой момент, чтобы помечать рёбра другим типом.

Горячие клавиши

У каждого типа ребра свой hotkey. Нажмите клавишу, чтобы активировать тип, затем кликайте рёбра:

Тип	Горячая клавиша
Eaves	E
Valleys	V
Hips	H
Ridges	G
Rakes	R
High Eave	A
Parapet	P
Wall flashing	W
Step flashing	S
Transition	T
Other	O
Unspecified	U

Нажатие любой из этих клавиш также автоматически открывает панель «Ребра».

См. Горячие клавиши для полного списка.

Быстрая классификация нескольких рёбер

• Выберите тип один раз, кликайте много рёбер — это быстрее, чем переключать тип на каждое
• Работайте по одному типу за раз — сначала все eaves, затем все ridges, затем hips и т.д.
• Используйте клавиши вместо кликов по кнопкам панели

Сброс всех рёбер слоя

Действие Сбросить все ребра в панели «Ребра» сбрасывает все рёбра текущего слоя в unspecified. Появляется диалог подтверждения.

Используйте, если нужно переклассифицировать слой с нуля.

Направление уклона после классификации

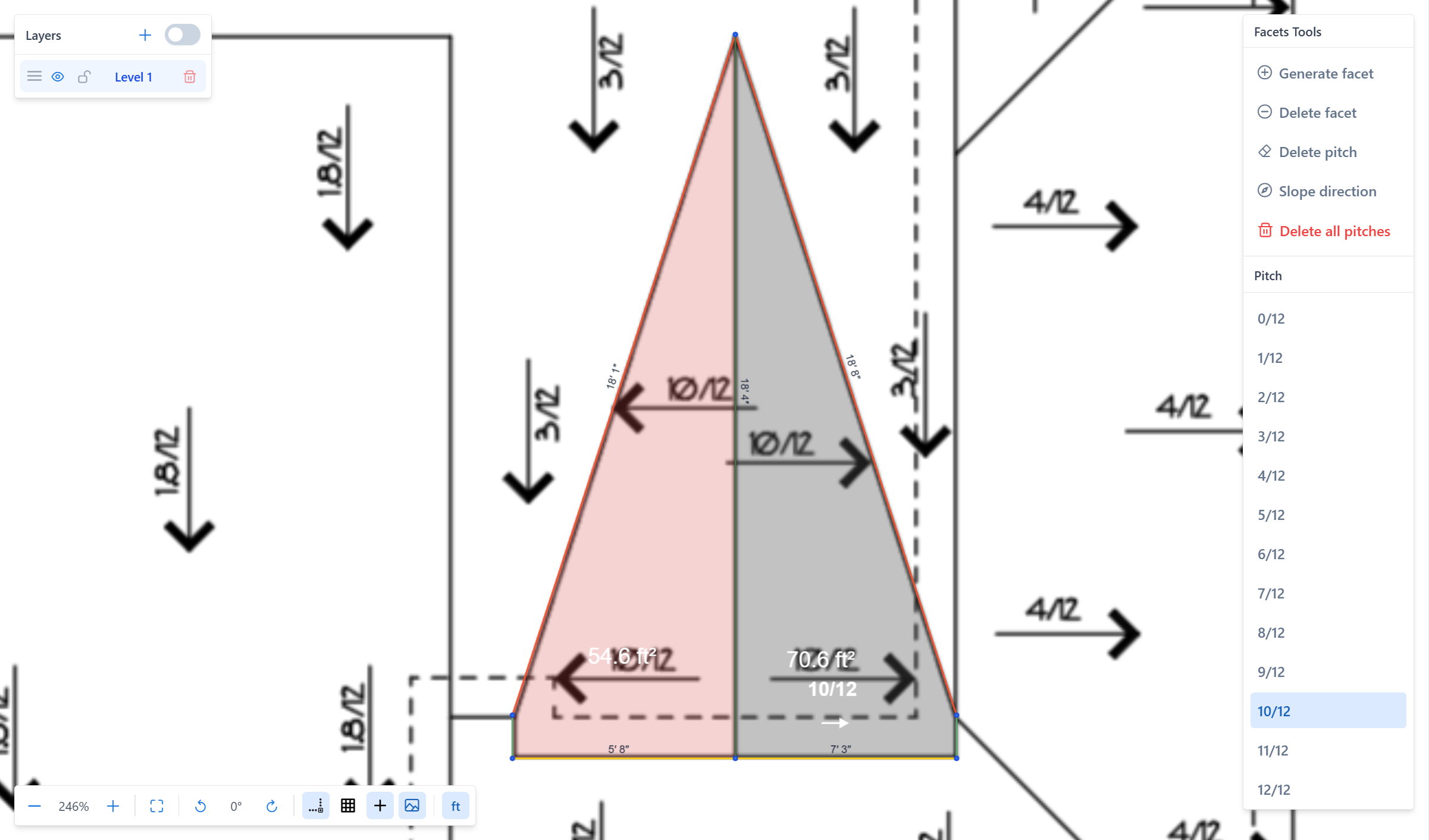

Как только рёбра фасета классифицированы и у фасета задан pitch, приложение рисует стрелку направления уклона внутри фасета. Стрелка указывает от ridge к eave — направление стока воды.

Если направление стрелки неправильное — можно задать вручную, см. Назначение pitch.

Советы

• Начинайте с eaves — их проще всего опознать (линии над жёлобом).
• Затем ridges — самые верхние горизонтальные линии.
• Далее hips и valleys — наклонные линии между плоскостями.
• В конце rakes, high eaves, parapets, flashings, transitions и other-условия — реже, но важно.
• Не оставляйте unspecified рёбер в финальной работе.

Типовые проблемы

Ребро не сменило цвет после клика

• Слой заблокирован. Разблокируйте его в панели «Слои».
• Кликнули рядом с ребром, но не по нему. Приблизьте и кликайте точно по линии.

Стрелка уклона не появилась

• У фасета ещё нет pitch — задайте в панели «Фасеты».
• Часть рёбер вокруг фасета всё ещё unspecified. Классифицируйте их.

Классифицировал не те рёбра

Переключитесь на Unspecified (U) и кликните эти рёбра, чтобы сбросить тип, затем примените правильный.

Что читать дальше

• Назначение pitch
• Измерения
• Типы рёбер — справка по типам
