Обзор редактора

На этой странице описаны основные части редактора Roof Layout Studio: верхний toolbar, canvas и боковые панели. Прочитайте её после создания первого проекта — это карта, которая пригодится до детальной работы с инструментами.

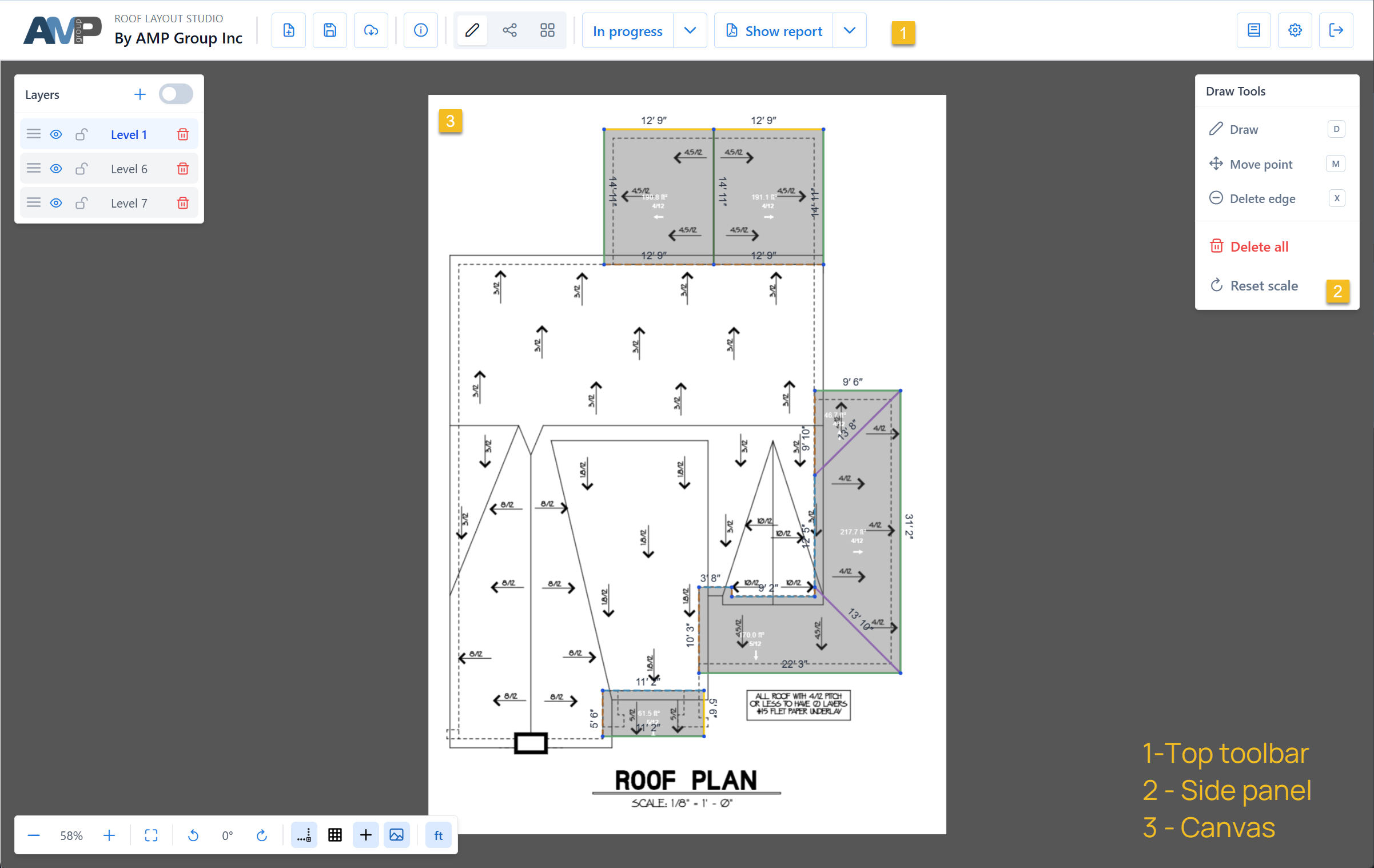

Редактор в целом

Редактор состоит из трёх зон:

• верхний toolbar — действия над проектом, отчётом, статусом и аккаунтом
• canvas — основная рабочая область, где виден план и ведётся разметка
• боковые панели — инструменты для режимов Draw, Edges и Facets

Верхний toolbar

Верхняя панель группирует действия уровня проекта.

Слева направо обычно расположены:

• Новый проект, Сохранить, Открыть — действия с жизненным циклом проекта
• Информация о проекте — имя, адрес, кто подготовил, статус
• Статус — отметить проект как In progress или Completed
• Report — сгенерировать, просмотреть, скачать PDF
• Documentation и Settings — эта документация, язык, единицы измерения
• Выход — выход из аккаунта

Рекомендация

Сохраняйте проект вручную во время разметки. Автосохранение работает в фоне, но явный Save после крупных изменений — хорошая привычка.

Canvas

Canvas — центральная рабочая область. Показывает изображение плана, размеченную геометрию и вспомогательные направляющие.

Объекты, с которыми вы работаете:

• узлы (nodes) — точки, где сходятся рёбра
• рёбра (edges) — линии между узлами
• фасеты (facets) — замкнутые полигоны, образующие плоскости крыши (определяются автоматически по замкнутым контурам рёбер)
• индикатор масштаба — небольшая панель снизу справа с текущим zoom и параметрами масштаба

Навигация

• Pan: левый клик + drag по пустой области canvas. В режиме Переместить точку — средняя кнопка мыши (либо левый drag по пустой области).
• Zoom: колёсико мыши (pinch на трекпаде).
• Поворот плана: элементы поворота в нижней правой view toolbar, если источник ориентирован неправильно.

Боковые панели

Справа в редакторе отображается одна из трёх панелей, в зависимости от выбранного режима.

Панель «Рисование»

Точка входа для создания и редактирования узлов и рёбер. Sub-modes:

• Рисовать — клики размещают узлы и соединяют их рёбрами
• Переместить точку — перетащить существующий узел
• Удалить ребро — клик по ребру удаляет его

См.: Рисование рёбер

Панель «Ребра»

Классификация рёбер по типам — eave, ridge, hip, valley и т.д. У каждого типа свой цвет, и от типа зависят расчёт наклонов и измерения в отчёте.

См.: Типы рёбер и Классификация рёбер

Панель «Фасеты»

Назначение pitch для плоскостей крыши и корректировка направления уклона. Фасеты определяются автоматически по замкнутым контурам рёбер.

См.: Рёбра и фасеты и Назначение pitch

Переключение между режимами

Режимы можно переключать в любой момент:

• клик по иконкам режимов справа (над правой панелью)
• либо клавиши: D — режим Рисовать (открывает панель «Рисование»), буквы типа рёбер (E, V, H, R и т.д.) — открывают панель «Ребра» с выбранным типом. У панели «Фасеты» нет горячей клавиши — только клик. Полный список см. в Горячие клавиши.

Переключение режима не ломает работу — размеченная геометрия остаётся на canvas.

Слои

Слои — вертикальный порядок крыши снизу вверх. Level 1 — самый нижний, Level 2 — над ним и так далее. Плоскости, которые overhang другие плоскости, должны быть на более высоком уровне; плоскости, не перекрывающие друг друга, могут быть на одном. Список слоёв — в верхнем левом углу редактора.

См.: Слои — когда и как их использовать.
