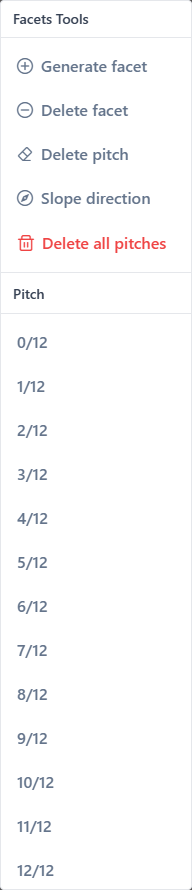

Панель «Фасеты»

Панель «Фасеты» — для назначения pitch (наклона) плоскостям крыши и корректировки направления уклона.

Пресеты pitch

Быстрые кнопки для типовых жилищных pitch, обычно от 1/12 до 12/12.

Выберите пресет — он становится активным pitch. Кликайте фасеты на canvas для назначения.

Custom pitch

Для значений, которых нет в пресетах:

1. Кликните поле custom pitch.
2. Введите rise (допустимы десятичные: 5.5, 2.25).
3. Нажмите Enter для активации.
4. Кликайте фасеты для применения.

Направление уклона

Обычно вычисляется автоматически из классифицированных рёбер (ridge к eave). Переопределите вручную при необходимости.

Направление уклона mode

Иконка: компас.

1. Активируйте Направление уклона.
2. Кликните фасет — выделите его.
3. Кликните ребро, которое должно быть eave (куда стекает вода).

Направление уклона станет перпендикулярным выбранному ребру, указывая от центра фасета.

INFO

Ручные направления фиксированы. Они переживают переклассификацию рёбер. Повторное назначение pitch фасету восстанавливает авто-направление.

Действия

Clear pitch

Кликните фасет, чтобы убрать у него pitch. Подпись площади падает только на flat area.

Clear all pitches

Убирает pitch у всех фасетов текущего слоя. Появляется диалог подтверждения.

Используйте, чтобы переназначить pitch с нуля.

Delete facet

Активируйте Удалить фасет, затем кликните фасет на canvas — он удаляется. Рёбра удалённого фасета остаются на canvas.

Типичные применения:

• Очистка дырки дымохода/мансардного окна. Когда вы рисуете замкнутый контур полностью внутри outer-фасета, outer уже считает эту область дыркой в расчётах площади — но внутренний контур также появляется как отдельный facet. Удаление этого inner facet оставляет только дырку, чтобы inner-area не считалась дважды. См. Рёбра и фасеты → Фасеты с дырками.
• Исключить вспомогательный полигон. Например, замкнутый контур, который вы нарисовали чтобы пометить не-кровельную область (внутренний двор) — удаление оставляет его рёбра как reference, но убирает из итогов крыши.

Удалённый фасет можно восстановить позже через Создать фасет, пока его рёбра на месте.

Generate facet

Активируйте Создать фасет, затем кликните внутри замкнутой области, у которой сейчас нет фасета (например, внутри дырки, созданной ранее).

Если клик попадает внутрь замкнутого контура на текущем слое, фасет пересоздаётся. Используйте для отмены Удалить фасет или принудительного создания фасета в сложном месте.

Как работает назначение

1. Выберите pitch (пресет или custom).
2. Кликайте фасеты на canvas.
3. Каждый кликнутый фасет получает:
   • активное значение pitch
   • автоматическое направление уклона (если рёбра классифицированы)
   • обновлённые подписи площади (flat + real)

Повторите для других pitch на других фасетах.

Советы

• Классифицируйте рёбра до задания pitch — направление уклона строится по типам.
• Основной pitch сначала — определите самый частый и примените ко всем его фасетам.
• Для dormer и вторичных структур сверяйтесь с планом — у них часто другой pitch.
• Используйте Направление уклона только когда автоматическая стрелка неверна — обычно это сигнал что рёбра нужно переклассифицировать.
